著名藥企股份有限公司項目背景

充分利用自動化控制的優勢特點，采集日常生產過程中裝備本身的能耗和排放數據，通過特定的分析將能源利用優化到最合理狀態；科學合理制定能耗考核指標方案，達到降本減排的目標。

實時監測反饋生產過程各以及儀表數據，以三維圖表形式呈現各生產過程的流程圖、趨勢圖、報表等，進行集中遠程監控控制, 實時顯示生產過程各設備、工序的能耗情況，以生動的圖形方式（折線圖、柱狀圖、餅狀圖等）和方便的人機可視界面實時獲取各種信息數據。

對能源利用狀況進行實時記錄檢測，當數據異常時可自動報警，在上位機控制系統中自動彈出報警畫面，及問題處理說明，并提醒管控人員采取應急措施，及時避免/減少能耗浪費。

能更精確、迅速的發現系統設備運行中出現的問題，通過實時能源監控可迅速發現出現的問題，使得整體系統運維更加精準、快捷。

將所有電度表、水表、流量計等，統一采用無線方式接入系統管理，納入系統中，后續可對水、電、汽回路的相關控制進行整齊劃一管理，實現能源控制的自動化管理升級，解決人工抄表統計，獲取的能源計量信息少、準確性差、傳輸速度慢、處理周期長的問題，同時大量節約人工管理成本。

系統拓?fù)浣榻B

VIBRANT-HMI是一款開放型的平臺交互軟件,操作系統適用于WindowsXP、Windows7、Windows8、Windows10；支持動態組態功能；圖形界面采用文檔/視圖結構；支持單機和客戶機服務器結構；支持結構化數據庫；廣泛應用了對象化處理技術，支持遠程配方管理系統；支持報表發生器；支持計劃調度表。支持CSV格式數據的導入導出；使用ODBC或ADO記錄數據到DBMS（數據庫管理系統）；提供SQL歷史數據的管理工具；提供可選的高效工業數據庫系統。

用電數據通過智能電表或其他儀器儀表采集，主要采集數據有電壓、電流、功率、正反向電量 、尖峰平谷，10個時段，時段最小間隔1分鐘，存貯包括本月在內的12個月的各費率電能數據；能夠記錄當前有功總電量及各費率電量，并保存數據；輪顯當前時間、費率、總電量及各費率電量。通訊方式為MODBUS（TCP/IP、串口）通訊。

用水?dāng)?shù)據通過智能電表或其他儀器儀表采集，主要采集數據有剩余水量、累計水表，電池電量，閥門狀態，閥門報警，電池報警等。通訊方式為MODBUS（TCP/IP、串口）通訊。

采用終端檢測數據電子探頭或執行儀器儀表采集，主要數據有實時氣流量、累計氣流量、報警信息等。通訊方式為MODBUS（TCP/IP、串口）通訊。

IM141-OHC23是一種物聯網無線采集終端，利用LORA網絡為用戶提供無線數據傳輸功能。提供RS458通信接口（Modbus-RTU從站功能）。

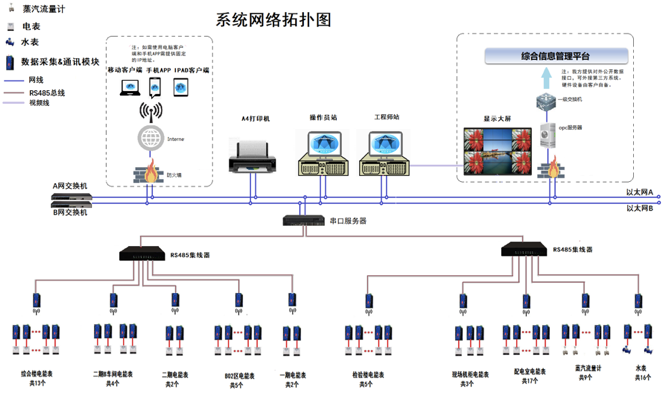

如圖1所示為系統總拓?fù)鋱D，用水，電，氣等數據通過智能儀表或?qū)?yīng)終端執行儀器儀表采集，儀表通訊方式為MODBUS（TCP/IP、串口）通訊。所有數據采均通過無線數據傳輸模塊送入系統當中，經由上位機控制系統對各項數據進行相應的處理。系統具備通用數據輸出接口，具備二次開發功能，后續可靈活增設儀器儀表。方能也提供對外數據接口，可外接第三方數據平臺。

遠程集中監控系統的工作站人機交互界面為操作者提供了各設備終端的動態參數表、實時/歷史趨勢圖、報警狀態欄，以及人機對話的操作界面、參數設定修改界面和參數查詢界面等主流和定制型功能畫面。如下圖所示為廠區全景監測顯示，可以實時直觀監測廠區內不同區域不同物理位置的能耗。

如圖所示，主頁面顯示廠區內的建筑圖片，建筑基本信息,建筑分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇逐日、逐周、逐月來查看當前區域的能耗。根據季節不同，能耗管理的標準也不同，可根據實際情況設定不同季節的能耗標準。

如圖所示，在能耗監測界面，點開單獨的儀表設備可查看儀表的詳細參數位置等信息，還可以根據實際統計數據（歷年/月/日）進行數據匯總分析，手動設置該儀表的報警值，有效實現能耗實時管理。

如圖所示，在能耗分析界面，電、水、氣等各項能耗都會以折線圖、柱狀圖、餅狀圖來展示，并可自由切換。

如圖所示，每月，每周，每天的能耗數據都會進行記錄，方便我們隨時查詢，查詢時還可根據需要以日、月、年為單位生成折線圖或準狀圖，方便我們清晰直觀的看出能耗的變化趨勢。

如圖所示，可將各種類型（電、水、氣）和各主要耗能設備的能耗與去年同期值和上月值進行同比/環比分析，檢驗節能效果，根據分析結果執行節能績效考核，工藝/生產計劃的分析/調整、以及節能目標的修正。

如圖所示為報警界面，系統異常時，可在所有畫面的報警欄中顯示報警的主要內容， 同時，發生報警的設備狀態顏色閃動。當報警被操作人員確認后聲響可以屏蔽，但顏色及閃動仍保持。當故障解除后報警消失，但報警記錄仍然保留?？筛鶕?jù)日期時間來查看報警記錄，可查看具體報警位置，設備號，報警類型（高報或低報），操作員信息等等。報警值可由客戶自己調整。

如圖所示，系統發生報警后，可以手動錄入報警情況，比如報警發生時間，具體報警內容，報警位置，何人去現場維護，維護的時間等等，實現整體系統運營的及時有效管理。

如圖所示為通訊界面，通訊接入系統的終端儀表，單獨建立有通訊監測畫面，實時監測個通訊終端儀表的通訊狀態，當某儀表出現通訊故障時系統會彈出報警信息對話框，推送具體報警信息。

如圖所示，在歷史文件中選擇需要查詢的支路，查看分項中各支路用能，也可根據已有的日期或者自定義時間進行查詢，也可以選擇導出數據或打印。

如圖所示，可將分析的結果、繪制的圖、表導出到Excel中保存，也可打印保存。可以自選時間段，也可按照班次、日、周、月來選擇需要導出或打印的數據。導出的歷史文件保存在相應的文件夾內，方便后續整理查閱。

如下圖所示，手機端也可實時監測設備能耗，歷史曲線，報警記錄，設備維護記錄等等。系統異常時，APP會實時推送報警信息。

工程施工&工期

業主所需提供條件：

1.）技術人員一名（具備跟實時生產車間工藝溝通協調的能力，能夠全面充分的明確貴公司真正需求）：與我方溝通確認，使我方能夠?qū)①F公司真正所需數據準確存入能源管控系統平臺數據庫；

2.）直接技術人員一名（具備工控基礎知識能力），跟隨我方在項目建設過程中學習，在系統制作過程中學習正常問題處理對接交互，及數據數據傳輸方式等，數據傳輸對接事宜，以便后續系統正常使用過程中的運維（我方會開放數據平臺，貴公司后續建設的整合管理平臺可自由來抓取所需數據）。

3.對于后期需要對接第三方系統平臺，我方是通過調用動態鏈接庫的形式通訊。

5.軟件系統測試、完善、運維、質保。

希望我司能成為，助力貴公司數字化制造時代的合作者，定制化生產管控系統的提供者！
