發布時間：2018-12-03
本系統建議采用SCADA控制系統標準配置，設置冗余電源、冗余CPU、冗余網絡(光纖)、以及各重要網絡通信設備和部件的完全冗余，達到自動、快速、安全、可靠的控制水平。另在總控制室基站設置一套手動操作站，采用一套冗余PLC與SCADA系統（軟操）互為冗余，該操作站通過硬接線與車間的各終端設備的構成獨立基站、硬接線相連，緊急時實現一鍵到底的控制功能。
本系統不僅具有獨立的系統控制功能，也是一個開放的平臺。

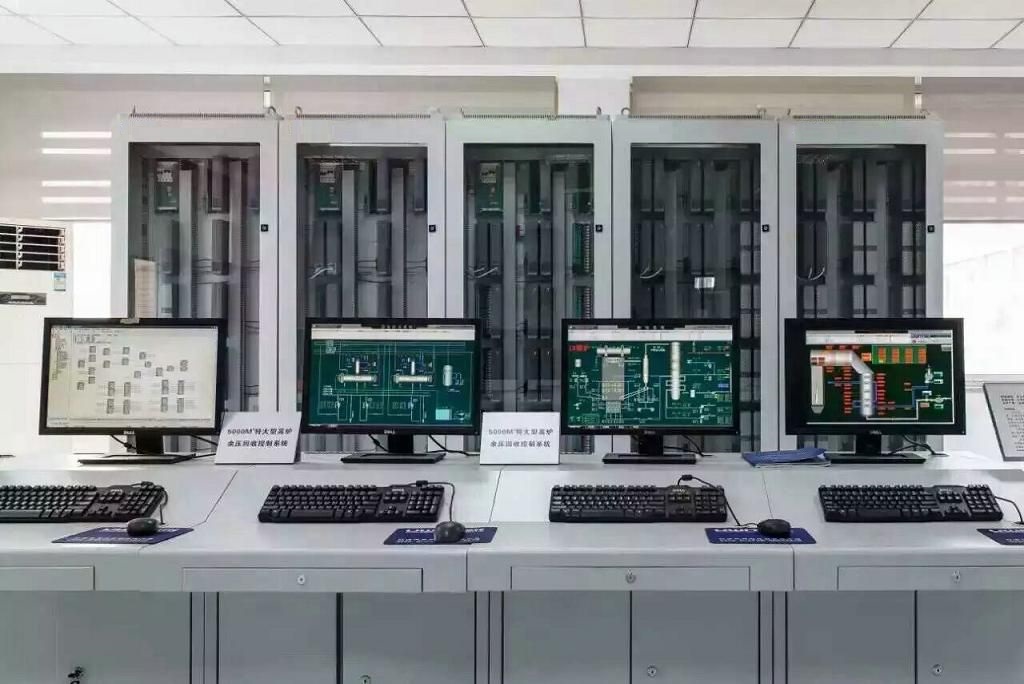

（上機操作圖）

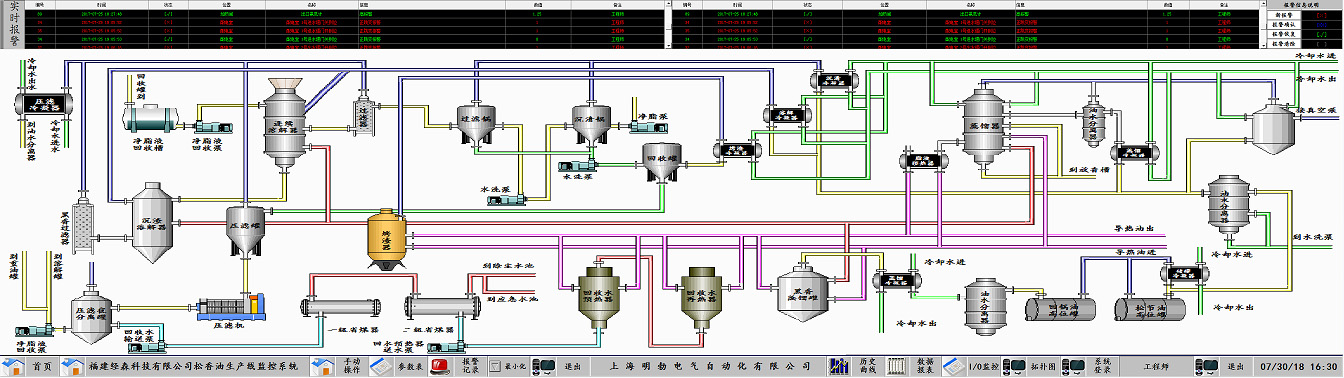

（上機操作圖）
控制監控系統主要功能是：
系統通過PLC自動監控廠區終端執行設備設施的狀態信號，及報警信號，通過電視監控系統，人為確認操作控制的真實性，或系統經過延時（0~30秒可調）后自動聯鎖啟動“系統自動運行控制”及“系統單步手動運行控制”從而完成終端設備設施的執行工藝功能流程。
詳細功能描述如下：
2系統具備實時監控開關狀態系統、就地操作狀態系統、運行狀態系統。
2實時檢測廠區手動操作按鈕的狀態信息。
2系統通過Modbus 通信協議與廠區工業電視系統實現預置位聯動功能，并按需要輸出無源開關處理報警信號。
2實時檢測各工藝流程組的運行電流、報警信號、工作狀態、故障狀態、就地/遠控等狀態，各組主機的啟、停狀態信號，自動邏輯控制功能。
2實時檢測各終端設備的全開、全關、就地/遠控、故障等運行狀態信號，并能對各控制元件進行開、關控制。
2實時檢測第三方儀表等系統參數。
2實時監測廠區、配電室、閥組間等場所的運行安全狀態。
2實時檢測消防水罐液位信號，實現高低液位報警，并聯鎖自動補水功能。
2實時檢測泡沫管線、噴淋管線的消防水壓力，并聯鎖啟、停穩壓裝置實現自動穩壓功能，保證消防管道壓力工作在0.3-0.8Mp（可調）。
2實時監測各消防電源、機柜電源、UPS、EPS和DC24V電源的運行狀況。
2系統接收到火災報警信號后，經操作人員確認，手動或延時（可調）后自動啟動消防泵，并按預定邏輯順序開、關相關電動閥門，將泡沫比例混合液與冷卻水以最快速度噴灑到事故罐，實現自動滅火。
2在控制室可以通過人機對話軟件，遠程控制碼頭的消防閥門、泡沫站的啟停以及消防炮的方向轉動（預留接口）。
2具有自診斷和診斷工具，進行常規和預防診斷維護。系統能夠?qū)崟r(shí)檢測現場輸入/輸出部件、電源、通訊及連接線等設備的故障。診斷過程及結果在屏幕上顯示并記錄。故障報警信號區別于火災報警信號，且火災報警優先。
2系統具有自動、軟操及硬操三種操作模式：在自動操作模式下，系統接收到火災報警信號后，經人工確認啟動消防系統或延時后系統自動啟動，按預定邏輯自動啟動消防泵，并順序開、閉相關電動閥門，將泡沫液與冷卻水以最快速度噴灑到事故罐，實現自動滅火。軟操模式，通過鼠標點擊顯示界面中的操控按鍵，實現點對點的遠程控制模式。硬操模式，是指消防監控中心與各基站的控制采用硬接線方式，通過操作臺上的手動按鈕，一鍵觸發相應消防滅火流程，實現緊急啟動和切斷功能。
2顯示系統的自動、手動工作狀態，自動狀態鎖定手動操作（即無論在何種工作模式手動操作始終保持優先，滿足《GA61-2002 固定滅火驅動控制裝置通用技術條件》要求）。
2系統具備信息存儲管理與操作權限管理。能夠自動記錄操作員的操作，并可給不同的操作人員分配不同的操作權限，明確了責任，方便了管理。
2系統具有良好的開放性，專門提供一臺服務器及一臺工作站作為開放平臺，為其他系統提供數據。
2手動報警按鈕、光纖光柵感溫和可燃?xì)怏w報警系統均應采用全量通訊（RS485 MODBUS協議），將所有信息全部采集上來，包括探頭故障診斷。經人為確認后，系統能自動統計探頭誤報率。
2提供消防系統PLC變量及IP地址，預留消防系統與已有輸油工藝監控系統聯鎖控制功能的通訊接口。
2本系統具有火災報警短信群發功能，應經人工確認后發送給授權人員，自動發送次數可設置。
2在消防監控中心和消防隊值班室各設置一塊LED電子屏幕（Ф3.75雙色，顆粒間距4.75mm）和聲光報警器，通過網口連接實時顯示當前信息和各種報警信息。兩塊LED電子屏幕總面積暫定為10平方，具體尺寸根據現場位置配置。
2各泡沫罐均加裝液位采集模塊（4~20mA模擬量），在消防監控中心實現實時液位監視功能。
